Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Otomasyon: | Otomatik | Malzeme: | Metal boru |
|---|---|---|---|
| Tip: | CNC Bükme Aletleri | Güç: | elektrik kontrolü |
| bükme hızı: | 90°/sn | Bükme Hassasiyeti: | 0.05 |
| Vurgulamak: | cnc boru bükücü,otomatik boru bükücü |
||

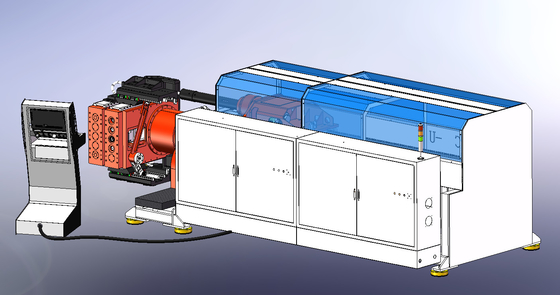

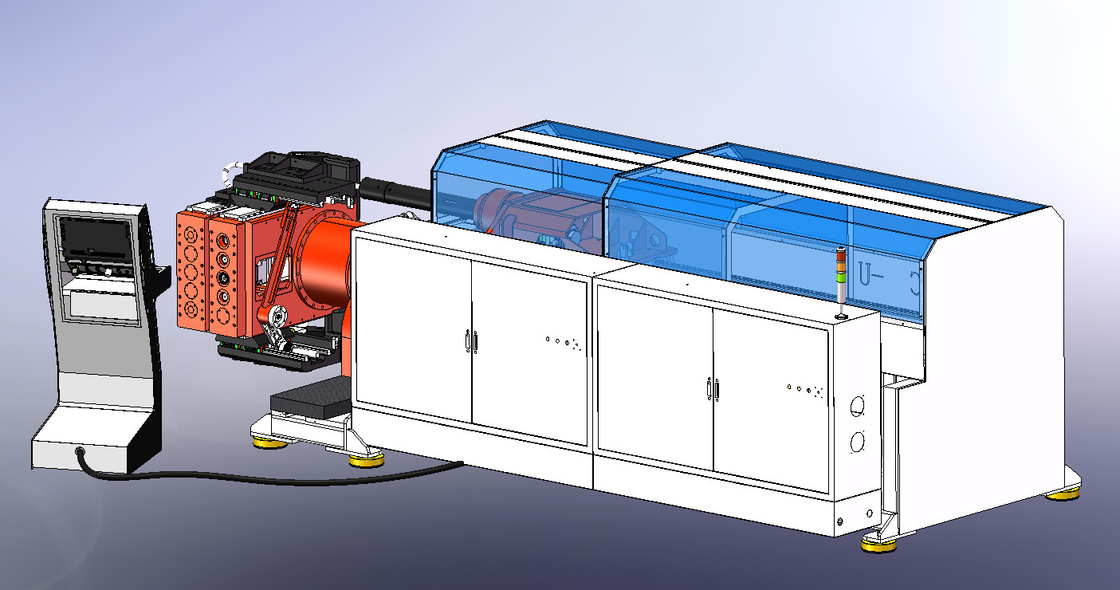

CNC85XE Sol ve sağ koaksiyel boru bükücü
Uyarlanmış malzeme: çelik boru, paslanmaz çelik, bakır boru, alüminyum boru vb.
Önerilen uygulama endüstrisi:
otomobil armatürleri (fren, susturucu, koltuklar için yağ borusu), motosiklet, sağlıklı ekipman, klima, bisiklet, çelik mobilya, sağlık gereçleri vb.
| modeli | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| yuvarlak boru/demir boru( S=40kgf/mm2 ) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| yuvarlak boru/demir olmayan metal boru ( S=25kgf/mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80,2x3,5t |
| yuvarlak boru/paslanmaz çelik ( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28,6x1,3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| kare boru/Metal boru(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25,4x25,4x1,5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Yuvarlak Çubuk( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| bükme hızı | 220°/sn | 220°/sn | 172°/sn | 90°/sn | 90°/sn | 90°/sn |
| bükme hassasiyeti | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Malzeme besleme hızı | 1200 mm/sn | 1200 mm/sn | 1000 mm/sn | 800 mm/sn | 700 mm/sn | 700 mm/sn |
| malzeme Besleme hassasiyeti | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Tüp döndürme hızı | 300°/sn | 300°/sn | 300°/sn | 240°/sn | 200°/sn | 200°/sn |
| Tüp döndürme hassasiyeti | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Makine kafası döndürme hızı | 180°/sn | 180°/sn | 120°/sn | 100°/sn | 80°/sn | 80°/sn |
| Makine kafası döndürme hassasiyeti | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Makine kafası yukarı ve aşağı hız | 300 mm/sn | 300 mm/sn | 220 mm/sn | 160 mm/sn | 120 mm/sn | 120 mm/sn |
| Makine kafası yukarı ve aşağı hassasiyeti | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Makine kafası sol ve sağ hız | 240 mm/sn | 240 mm/sn | 200 mm/sn | 160 mm/sn | 160 mm/sn | 160 mm/sn |
| Makine kafası sol ve sağ hassas | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| -Standart olmayan makine, özelleştirilebilir | ||||||
Avantajlar:
1. Operatör eğitimi için düşük maliyet, yüksek üretim verimliliği ve ürün tekdüzeliği.
2. Elektrikli servo motorlarla çalıştırılır. Hidrolik tahrikle karşılaştırıldığında daha yüksek stabiliteye ve daha uzun ömre sahiptir. Yağ kaçağı veya çalışma sıcaklığı hakkında endişelenmenize gerek yoktur.
3. Uzun süreli yüksek hassasiyet ve işleme verimliliği ile boşluksuz boru bükme, kullanımı kolay. İyi uyumluluğa sahiptir.
4. Küçük boyutlu, düşük gürültü seviyesi
5. Tüp işleme için en iyi maliyet performansı ile düşük işletme maliyeti.
6. Küçük çaplı boru işlemede yaygın olarak kullanılır, örneğin klima boruları ve otomobiller için yağ borusu
Standart modeller: 1~5 yığın, 4~6 servo motor
Gelişmiş motor: 11 tam elektrikli servo motor
Uygulamalar:
Oto, motosiklet, uçak, bisiklet, çocuk bisikleti, fitness ekipmanları, mobilya, dış mekan ekipmanları, klima, gıda makineleri, reaktör, evaporatör ve ısı eşanjörü gibi nükleer tüp
Özellikler
1. Elektrik kontrol sistemi, Mitsubishi Corporation tarafından üretilen servo sürücüler, servo motorlar, konumlandırma modülleri ve CPU'lar gibi ünlü Japon kontrol cihazlarını kullanır ve yüksek performans ve iyi stabiliteye sahiptir.
2. Mitsubishi ultra büyük CPU, derleme için 400 dosya grubunu barındırabilir, gerekirse ek iletim yazılımı satın alınır ve bilgisayara yüklenir ve belgeler ve dosyalar sabit diskte saklanır, böylece derleme sayısı gruplar sınırsız olarak genişletilir.
3. Endüstriyel kullanımlı bilgisayar tipi: WINDOWS işletim sistemi dahili olarak kurulur ve Mitsubishi servo sistemi ile birlikte kullanılır, Mitsubishi servo sürüşünün yanı sıra WINDOWS işletim sistemine ait uygun dosya yönetimi de sağlanır; ve dosyalar sabit diskte veya yumuşak diskte saklanır, böylece derleme grup numarası sınırsız olarak genişletilir.
4. Bir tüpün her bir eğrisi, beş işlem dizisi ve on aşamalı hız ile programlanabilir, böylece işleme verimliliği artırılır ve girişim noktası azaltılır.
5. Çince/İngilizce dili, dokunmatik ekranda görüntülenecek şekilde değiştirilir ve müşteriler ayrıca diğer dillerde kurulu olan makineyi satın alabilirler.
6. Besleme modu, kıskaçlı besleme modunu veya gerektiği gibi seçilen doğrudan besleme modunu içerir.
7. Girişim konumunu tespit etmek için otomatik 3B simülasyon işlevi gerektiği gibi seçilir.
8. Veriler derlendikten sonra, veriler bir anahtarla korunur, böylece verilerin herhangi bir şekilde değiştirilmesi önlenir.
9. Elektrik kontrol sistemi, otomatik ısı dağılımı için bir ısı eşanjörü ile donatılmıştır; gerekirse, elektrik kontrol sisteminin ömrünün sağlanması için, gerekirse, sayısal kontrollü tip bir buzdolabı ayrıca satın alınabilir.
10. Bükme borusunun sürtünmesini azaltmak için otomatik bir yağ yükleme sistemi kurulur. Bu, çekirdek çubuğun ömrünü uzatır ve bükülmüş borunun kalitesini artırır.
