| Modül NO.: | CNC 18KIRMIZI | döndürme kolu: | YK-AL30-B-*-R |
|---|---|---|---|
| Kesinlik: | ±0.05 | Max hız: | 180°/sn |
| Yuvarlak boru/demir boru: | 18x1.6t | Tip: | Otomatik |
| Vurgulamak: | cnc boru bükücü,cnc mandrel boru bükücü |
||
| makine özellikleri | ana teknik parametre | ||
| (1) Elektrikli servo bükme | maksimum kapasite |
yuvarlak boru/demir boru ( S=40kgf/mm ) |
18x1.6t |
| (2) İthal servo motor ve redüktör | Yuvarlak boru/demir olmayan metal boru ( S=25kgf/mm ) |
20x2.0t | |
| (3) Bağımsız Ar-Ge yazılım sistemi | Yuvarlak boru / paslanmaz çelik boru ( S=60kgf/mm ) |
18x0.8t | |
| (4) 1-6 katmanlı isteğe bağlı kalıp | Kare boru/Metal Boru ( S=40kgf/mm ) |
15x15x1.2t | |
| (5) 11 eksen tam motor tipi opsiyonel | Yuvarlak çubuk( S=40kgf/mm ) | 8 | |
| maksimum kapasite | kesinlik | ±0,05 | |
| Max hız | 180°/sn | ||
| Servo malzeme besleme ekseni | kesinlik | 0,05 mm | |
| Max hız | 1200 mm/sn | ||
| Servo tüp döndürme ekseni | kesinlik | 0,05 | |
| Max hız | 300°/sn |
Malzeme Besleme döndürme kolu teknik parametresi
| modeli | YK-AL30-B-*-R |
|
işlem tüpü boyutu |
Maks.3000mm Min.300mm |
|
proses tüpü çapı |
Maks.40mm Min.15mm |
|
modeli |
YK-AL30-BWR |
|
işlem tüpü boyutu |
Maks.3000mm Min.300mm |
| Proses borusu çapı | Maks.60mm Min.12mm |
Makine özellikleri:

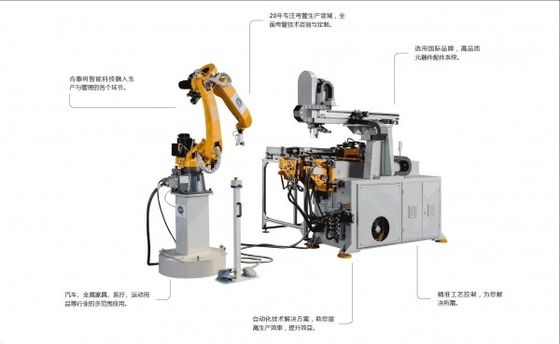

1, Otomatik boru bükme makinesi iş istasyonu, Tek seferde boru şekillendirme.
2, emeği azaltın, işçilik maliyetinden tasarruf edin.
3, İki otomatik besleme makinesinin her biri boru bükücüyü otomatik olarak besler ve bir robot iki boru bükücüyü aynı anda yükler ve paletler.
4, Tüm süreç, dokunmatik ekran insan-makine arayüzü ile PLC tarafından kontrol edilir, verimlilik tamamen artırılır
5, Boru Bükme Makinesinin Kaynak dikişinden kaçınmasını sağlamak için boru kaynaklarının Otomatik Tanımlanması
6, İstifleme yükleme ve boşaltma için Endüstriyel Robot kullanın
Uygulamalar:
Oto, motosiklet, uçak, bisiklet, çocuk bisikleti, fitness ekipmanları, mobilya, dış mekan ekipmanları, klima, gıda makineleri, reaktör, evaporatör ve ısı eşanjörü gibi nükleer tüp
Özellikler
1. Girişim konumunu tespit etmek için otomatik 3B simülasyon işlevi gerektiği gibi seçilir.
2. Tüm işleme verileri dokunmatik ekrandan girilir
3. Malzemelerin değişimine bağlı olarak, her eğri bir telafi değeri, hız ve kalıptan çıkarma boşluğu ile ayarlanır.
4. Bir tüpün her bir eğrisi, beş işlem dizisi ve on aşamalı hız ile programlanabilir, böylece işleme verimliliği artırılır ve girişim noktası azaltılır.
5. Çince/İngilizce dili, dokunmatik ekranda görüntülenecek şekilde değiştirilir ve müşteriler ayrıca diğer dillerde kurulu olan makineyi satın alabilirler.
6. Besleme modu, kıskaçlı besleme modunu veya gerektiği gibi seçilen doğrudan besleme modunu içerir.
7. XYZ koordinatı otomatik olarak YBC işleme değerlerine dönüştürülebilir
8. Veriler derlendikten sonra, veriler bir anahtarla korunur, böylece verilerin herhangi bir şekilde değiştirilmesi önlenir.
9. Elektrik kontrol sistemi, otomatik ısı dağılımı için bir ısı eşanjörü ile donatılmıştır; gerekirse, elektrik kontrol sisteminin ömrünün sağlanması için, gerekirse, sayısal kontrollü tip bir buzdolabı ayrıca satın alınabilir.
10. Bükme borusunun sürtünmesini azaltmak için otomatik bir yağ yükleme sistemi kurulur. Bu, çekirdek çubuğun ömrünü uzatır ve bükülmüş borunun kalitesini artırır.
