Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Modül NO.: | CNC130RHS | CNC/NC: | CNC |
|---|---|---|---|
| Güç: | Yağlı-elektrikli hibrit tahrik | Bükme Hassasiyeti: | 0.05 |
| Makine tipi: | Boru ve Tüp Bükme Makinası | Eksen Servosu: | 11 Eksen Tam Motorlu Tip Opsiyonel |
| Vurgulamak: | cnc boru bükücü,cnc mandrel boru bükücü |
||

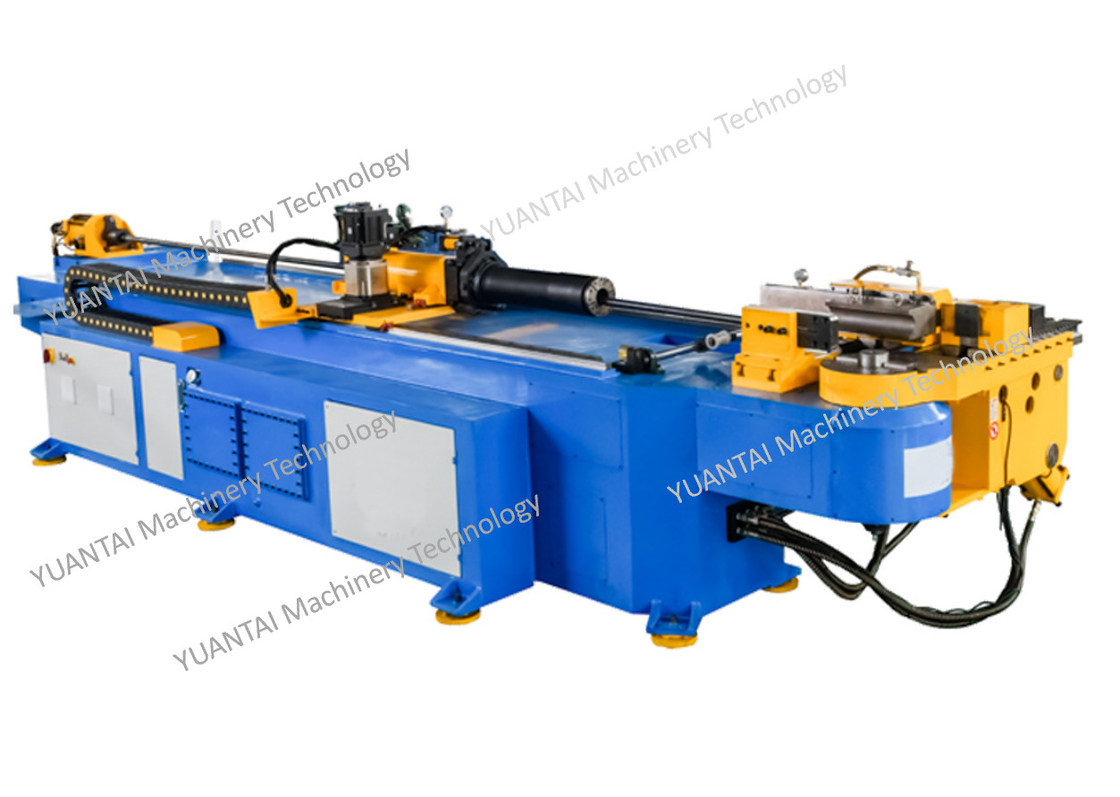

CNC130RHS Boru bükücü
Yağlı-elektrikli Hibrit Tahrik sistemi, kontrol sistemi, tahrik sistemi, görüntüleme sistemi vb. hepsi, yüksek hassasiyete sahip, yüksek verimliliğe sahip, seri üretime uygun, uluslararası ve yerli ileri düzeyde, yüksek güvenilirlikte ithal parçaları benimser.
Üç boyutlu uzay boru bağlantı parçalarını bükmek için tam özellikli bir cihazla donatılmış bir CNC otomatik boru bükme makinesidir.Giriş programı, tüm bükme işlemi boyunca otomatik olarak tamamlanır.Makine, rahat çalışma, istikrarlı performans, yüksek iş verimliliği ve yüksek güvenlik faktörü özelliklerine sahiptir.Boru bağlantı işleme endüstrisi için ideal bir ekipmandır.
|
makine özellikleri |
ana teknik parametre |
||
| (1) Elektrikli servo bükme |
maksimum kapasite |
yuvarlak boru/demir boru ( S=40kgf/mm ) |
127x3.8t |
| (2) İthal servo motor ve redüktör |
Yuvarlak boru/demir olmayan metal boru ( S=25kgf/mm ) |
127x6.0t | |
| (3) Bağımsız Ar-Ge yazılım sistemi |
Yuvarlak boru / paslanmaz çelik boru ( S=60kgf/mm ) |
127x2.5t | |
| (4) isteğe bağlı 1-4 katmanlı kalıp |
Kare boru/Metal Boru ( S=40kgf/mm ) |
90x90x3.5t | |
| (5) 11 eksen tam motor tipi opsiyonel |
Yuvarlak çubuk ( S=40kgf/mm ) |
60 | |
|
İtme-bükme tipi, bükme yarıçapı7D |
Servo bükme ekseni |
kesinlik |
0,05 |
|
RBE güçlü bir şekilde geriye itmeli bükme, minimum bükme yarıçapı 1D'dir |
Max hız |
65°/sn | |
|
Servo malzeme besleme ekseni |
kesinlik |
0,05 mm | |
|
Max hız |
580 mm/sn | ||
| RBE: 110 mm/sn | |||
|
Servo tüp döndürme ekseni |
kesinlik |
0,05 | |
|
Max hız |
100°/sn |
Avantajlar:
1. Operatör eğitimi için düşük maliyet, yüksek üretim verimliliği ve ürün tekdüzeliği.
2. Elektrikli servo motorlarla çalıştırılır. Hidrolik tahrikle karşılaştırıldığında daha yüksek stabiliteye ve daha uzun ömre sahiptir. Yağ kaçağı veya çalışma sıcaklığı hakkında endişelenmenize gerek yoktur.
3. Uzun süreli yüksek hassasiyet ve işleme verimliliği ile boşluksuz boru bükme, kullanımı kolay. İyi uyumluluğa sahiptir.
4. Küçük boyutlu, düşük gürültü seviyesi
5. Tüp işleme için en iyi maliyet performansı ile düşük işletme maliyeti.
6. Küçük çaplı boru işlemede yaygın olarak kullanılır, örneğin klima boruları ve otomobiller için yağ borusu
Standart modeller: 1~5 yığın, 4~6 servo motor
Gelişmiş motor: 11 tam elektrikli servo motor
Uygulamalar:
Oto, motosiklet, uçak, bisiklet, çocuk bisikleti, fitness ekipmanları, mobilya, dış mekan ekipmanları, klima, gıda makineleri, reaktör, evaporatör ve ısı eşanjörü gibi nükleer tüp
Şirketimiz:
Yuantai (Zhangjiagang) Makine Teknolojisi Co., Ltd.CNC boru bükme makinelerinin üretimi ve geliştirilmesinde uzmanlaşmış lider bir teknoloji kuruluşudur.Şirket tarafından geliştirilen birçok CNC boru bükücü türü, yurtiçinde ve yurtdışında ve hatta dünyada lider seviyededir ve dünya senkron lider seviyesine ulaşmaktadır.
Şirket bağımsız olarak tam elektrikli CNC boru bükme makinesi kontrol sistemini geliştirdi ve endüstri lideri seviyesinde ve düzinelerce patent aldı.Mekanik tasarımda üç boyutlu dinamik bilgi simülasyon tasarımı ve sonlu elemanlar kuvvet analizi gibi ileri teknikler kullanılmaktadır.
