Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Q235 | Otomasyon: | Tam otomatik |
|---|---|---|---|
| Başvuru: | Tüp | Renk: | Mavi ve Sarı veya müşteri ihtiyacına göre |
| Vurgulamak: | cnc boru bükücü,otomatik boru bükücü |
||

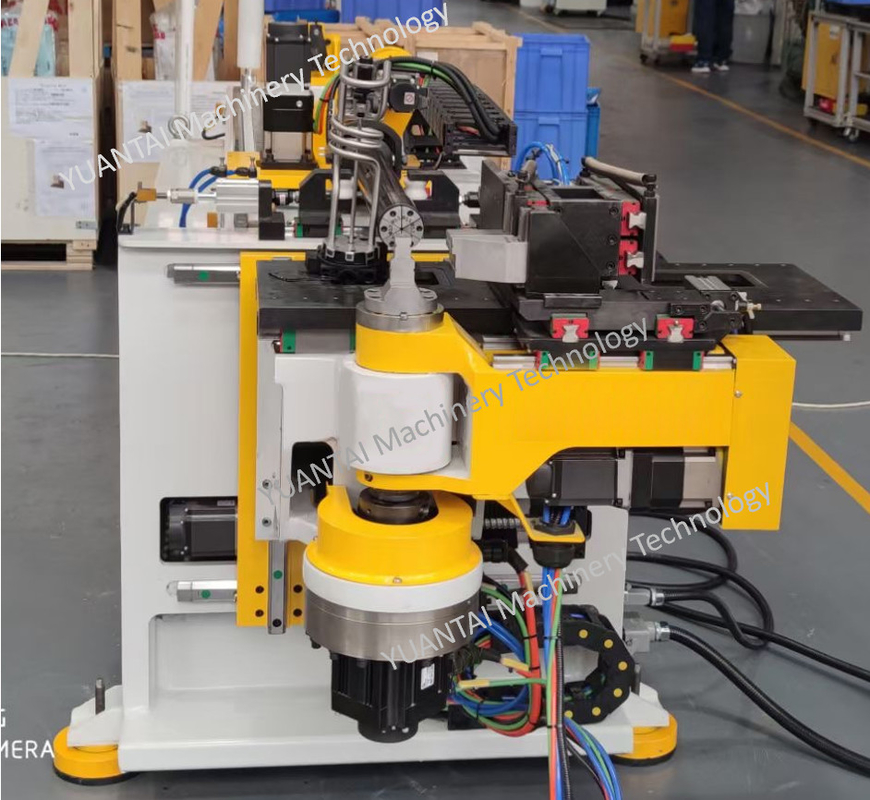

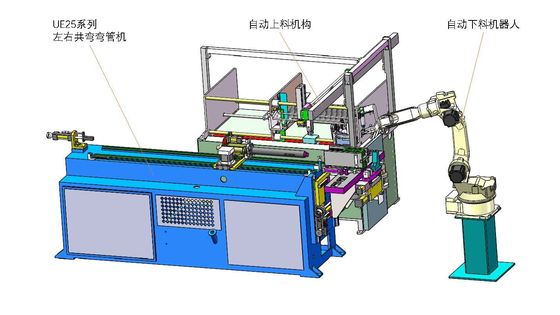

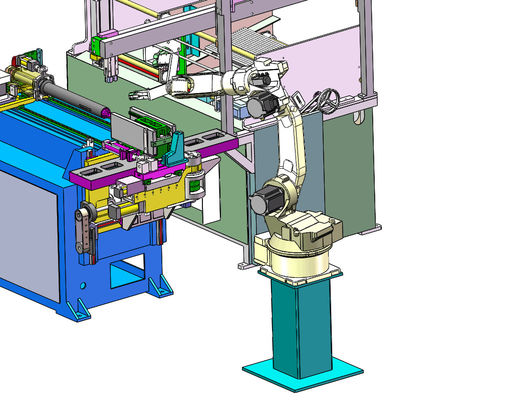

25UE metal kafalık borusu otomatik yükleme ve boşaltma borusu sol ve sağ bükme hatları
Ana Yapılandırmalar
| Şartname | Ana Yapılandırmalar | Birim | 25 | |
| KFFDR | ||||
| MAKS.BORU DÇ ( S=40kgf/mm2) | Maks.Bükme Kapasitesi( S=40kgf/mm2) | mm | 25,1x2,0 | |
| MAKS.BORU DÇ/Tekrar Besleme İçin | Besleme sırasında maksimum bükülme dış çapı | mm | 25.1 | |
| Yuvarlak Boru / Demir Dışı ( S=25kgf/mm2) | yuvarlak boru/demirsiz metal( S=25kgf/mm2) | mm | 25,1x3,0 | |
| Yuvarlak Boru / Paslanmaz ( S=60kgf/mm2) | yuvarlak çubuk/paslanmaz çelik( S=60kgf/mm2) | mm | 25,1x1,2 | |
| Kare boru / Yumuşak Çelik ( S=40kgf/mm2) | kare tüp/metai( S=40kgf/mm2) | mm | 20x1.5 | |
| Yuvarlak Çubuk / Yumuşak Çelik ( S=40kgf/mm2) | yuvarlak çubuk( S=40kgf/mm2) | mm | 14 | |
| MAKS.Bükülme yarıçapı | bükülme yarıçapı aralığı | mm | 15~85 | |
| MAKS.Bükme Yarıçapı / Kare boru | bükme yarıçapı aralığı/kare boru | mm | 15~95 | |
| MAKS.Bükme Açısı | bükme açısı aralığı | derece | 190 | |
| MAKS Yuvarlanma Kapasitesi( S=40kgf/mm2 ) | max.bükme kapasitesi | S=40kgf/mm2 | mm | 25,1x1,8 |
| Yuvarlanma Yarıçapı | min.bükülme yarıçapı | mm | ≧7D | |
| Yuvarlak Boru / Demir Dışı ( S=25kgf/mm2) | yuvarlak boru/demir olmayan metal( S=25kgf/mm2) | mm | 25,1x3,0 | |
| Yuvarlak Boru / Paslanmaz ( S=60kgf/mm2) | yuvarlak çubuk/paslanmaz çelik( S=60kgf/mm2) | mm | 25,1x1,2 | |
| Kare boru / Yumuşak Çelik ( S=40kgf/mm2) | kare tüp/metai( S=40kgf/mm2) | mm | 20x1.5 | |
| Yuvarlak Çubuk / Yumuşak Çelik ( S=40kgf/mm2) | yuvarlak çubuk( S=40kgf/mm2) | mm | 14 | |
| MAKS.İki Yarıçap Arasındaki Fark | R1-R2 arasındaki maksimum boşluk | mm | 40 | |
| MAKS.Mandrel Üzeri Uzunluk | maksimum delici çekirdek mesafesi | mm | 1500 | |
| Çalışma yüksekliği | tezgah yüksekliği(kalıp merkezinden zemine) | mm | 1100 | |
| Takım Merkezi Çizgi Yüksekliği | kalıbın merkez çizgisinin yüksekliği | mm | 28 | |
| DOB Hızı | bükme(DOB)hız | derece/sn | 186 | |
| DOB Doğruluğu | bükme(DOB)kesinlik | derece | ±0,05 | |
| DBB Hızı | besleme(DBB)hız | mm/sn | 730 | |
| DOB Doğruluğu | besleme(DBB)kesinlik | mm | ±0,05 | |
| POB Hızı | bükme(POB)hız | derece/sn | 320 | |
| POB Doğruluğu | bükme(POB)kesinlik | derece | ±0,05 | |
| Hidrolik İçin Motor | hidrolik sistem motoru | kw | 3.0 | |
| Toplam güç | toplam güç | kw | 9.15 | |
| Maksimum basınç | maksimum basınç | kgf/sm2 | 70 | |
| Varsayılan.Basınç | önceden ayarlanmış basınç | kgf/sm2 | 50 | |
| Hidrolik Tank Kapasitesi | yağ deposu hacmi | litre | 120 | |
| Toplam genişlik | makine genişliği | mm | 900 | |
| Toplam yükseklik | makine yüksekliği | mm | 1400 | |
| Toplam uzunluk | makine uzunluğu | mm | 3000 | |
| Toplam ağırlık | Makina ağırlığı | kilo | 1500 |
| Koponnet için açıklama | Tedarikçi |
| Kontrol PLC'si |
(MITSUBISHI)
|
| bilgisayar | ADVANTECH |
| Yazılım | HT |
| düşük voltajlı elektrik bileşeni | Schneider |
| Y besleme servo motoru | (MITSUBISHI) |
| Y servo sürücü | (MITSUBISHI) |
| B dönüşlü servo motor | (MITSUBISHI) |
| B dönüşlü servo sürücü | (MITSUBISHI) |
| C bükme servo motor | (MITSUBISHI) |
| C bükme servo sürücüsü | (MITSUBISHI) |
| Yatay hareketli servo motor | (MITSUBISHI) |
| Yatay hareketli servo sürücü | (MITSUBISHI) |
| Dikey hareketli servo motor | (MITSUBISHI) |
| Takım hareketli servo motor | (MITSUBISHI) |
| Hidrolik elektrikli valf | Yedi Okyanus |
| Mikro anahtar | OMRON |
| kaynak dedektörü | Yangming/Tayvan |
| Yakınlık endüktif anahtarı | Yangming/Tayvan |
| Yağ pompası | Hitech/Tayvan |
| G/Ç giriş kartı | kendi emeğiyle |
| lineer cetvel | HİWİN |
| Top | HİWİN |
| Rulman | NSK |
| Sızdırmazlık bileşeni | Gates, Almanya |
| redüktör | Muratar |
