| Malzeme: | Paslanmaz çelik | Renk: | Mavi ve sarı, |
|---|---|---|---|
| Güç: | CNC | Malzeme / Metal İşlenmiş: | Paslanmaz çelik |
| Otomasyon: | Otomatik | Makine tipi: | Boru ve Tüp Bükme Makinası |
| Vurgulamak: | cnc boru bükücü,otomatik boru bükücü |
||

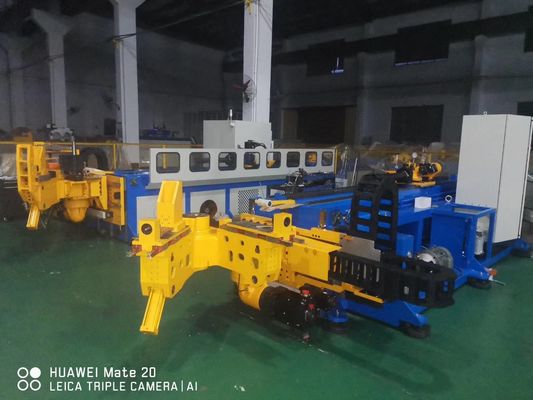

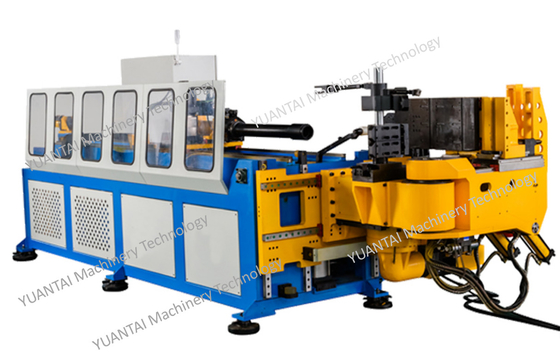

Çok Yığınlı ve Elektrikli Kılavuz Kalıplı 3D Sayısal Kontrol Otomatik Paslanmaz Egzoz Borusu Bükücü
Ekipmanın servis koşulları
(2) Basınçlı havanın çalışma basıncı p = 0.7MPa
(3) Ana motorun maksimum basınçlı hava tüketimi 2m3/h
(4)Ekipman çalışma sıcaklığı 0-50 ℃
(5)Maksimum bağıl nem %80
(6) Ekipmanların toplam kurulu gücü 44 kw
(7) Ekipmanın genel boyutu (L * w * h) 8900 * 2100 * 18500 mm
Teknik özellikler
Süreç uyarlanabilirliği
2.2
CNC90REM-6A ekipmanının ana teknik parametreleri
Örnek olarak karbon çelik boru 1.5D'nin maksimum uygulanabilir bükülme yarıçapı | Φ89×2.0t | |
Örnek olarak karbon çelik boru 1.0d'nin maksimum uygulanabilir bükülme yarıçapı | Φ63×2t | |
Örnek olarak paslanmaz çelik boru 1.5D'nin maksimum uygulanabilir bükülme yarıçapı | Φ76×2t | |
Maksimum mandrel uzunluğu (a) | 5800mm | |
*Maksimum besleme stroku (b) | 4000mm | |
besleme modu | 直送或夹送 | |
*Maksimum bükme çapı | 650mm | |
Maksimum bükülme açısı | 190° | |
Maksimum R farkı | 100 | |
Toplam takım yüksekliği | 360mm | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0,05 mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 | |
Ana elektro-hidrolik ve pnömatik bileşenlerin üreticilerinin listesi
Numara. |
Tanım |
Şartname |
Marka |
İtibaren |
Not |
| 1 | PLC | (Mitsubishi) + PC tabanlı insan bilgisayar ekranı |
mitsubishi |
Japonya | |
| 2 |
15" renkli ekran |
Advantech |
Çin Tayvan | ||
| 3 |
Servo motor |
mitsubishi |
Japonya | ||
| 4 | Servo sürücü |
mitsubishi |
Japonya | ||
| 5 |
redüktör |
Nabtesco karavanı |
Japonya | ||
| 6 |
fotoelektrik anahtarı |
OMRON |
Japonya | ||
| 7 |
Alçak gerilim elektrik bileşeni |
Schneider |
Fransa | ||
| 8 |
Hassas lineer kılavuz |
HİWİN |
Çin Tayvan |
C sınıfı hassasiyet | |
| 9 |
vidalı mil |
HİWİN |
Çin Tayvan |
C sınıfı hassasiyet | |
| 10 |
C ekseni için redüktör |
Nabtesco rv |
Japonya | ||
| 11 |
G / Ç çıkış giriş kartı |
Kendi emeğiyle |
