Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Maksimum bükme kapasitesi: | 38.1x1.8mm | Yuvarlak boru/paslanmaz çelik boru: | 38.1x1.2mm |
|---|---|---|---|
| Kare boru/metal: | 30x1.5mm | Bükülme yarıçapı: | 25~150mm |
| Bükme yarıçapı aralığı/kare boru: | 25~130mm | bükülme açısı aralığı: | 190 derece |
| Vurgulamak: | 3D Simülasyon CNC Boru Bükme Makinesi,190 derece CNC Boru Bükme Makinesi,1200mm/sn CNC Boru Bükme Makinesi |
||
CNC38RET+RBE-4A Boru Bükme Kuyruk Bükme Uzatma Booster Paslanmaz Çelik Boru İçin Uygun
CNC38RET+RBE-4A Boru Bükücü
Bu, bir defada birden fazla servo motorla şekillendiren ve daha doğru bir şekilde büken tam otomatik bir CNC boru bükme makinesidir.
Ekipman kullanımının avantajları
1, Otomatik boru bükme makinesi iş istasyonu, bir seferde Tüp şekillendirme.
2, İşçiliği azaltın, işçilik maliyetinden tasarruf edin.
3, İki otomatik besleme makinesi, her biri tüp bükücüyü otomatik olarak besler ve bir robot, iki tüp bükücüyü aynı anda yükler ve paletler.
4, Tüm süreç PLC tarafından kontrol edilir, dokunmatik ekranlı insan-makine arayüzü ile verimlilik tamamen artırılır.
5, Tüp Bükme Makinesi Kaynak dikişinden kaçınmak için boru kaynaklarının Otomatik Tanımlanması.
6, istifleme yükleme ve boşaltma için Endüstriyel Robot kullanın.
Ekipmanın ana teknik parametreleri
| makine özellikleri | ana teknik parametre | ||
| (1) Elektrikli servo bükme | maksimum kapasite | yuvarlak boru/demir boru (S=40kgf/mm) | 38.1x1.8t |
| (2) İthal servo motor ve redüktör | Yuvarlak boru/demir olmayan metal boru (S=25kgf/mm) | 38.1x1.2t | |
| (3) Bağımsız Ar-Ge yazılım sistemi | Yuvarlak boru / paslanmaz çelik boru (S=60kgf/mm) | 38.1x1.2t | |
| (4) 1-5 katman isteğe bağlı kalıp | Kare boru/Metal Boru (S=40kgf/mm) | 30x1.5t | |
| (5) 11 eksenli tam motor tipi isteğe bağlı | Bükülme yarıçapı | 25~150mm | |
| İterek bükme tipi, bükme yarıçapı7D | Servo bükme ekseni | kesinlik | ±0.05 |
| Max hız | 166°/sn | ||
| Servo malzeme besleme ekseni | kesinlik | 0,05 mm | |
| Max hız | 1200 mm/sn | ||
| Servo tüp döndürme ekseni | kesinlik | 0.05 | |
| Max hız | 220°/sn |
Uygulamalar:

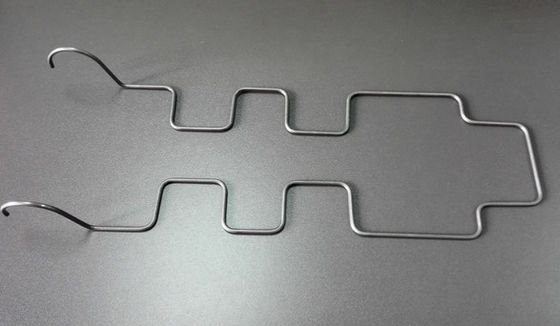

Oto, motosiklet, uçak, bisiklet, çocuk bisikleti, fitness ekipmanları, mobilya, dış mekan ekipmanları, klima, gıda makineleri, reaktör, evaporatör ve ısı eşanjörü gibi nülcear tüp.
Makine özellikleri:
1. Tüp oluşturma için otomatik 3D simülasyon işlevi gerektiği gibi seçilir.
2. Otomatik bir hata-arıza algılama işlevi sağlanır ve hatalar ve arızalar ekranda görüntülenir, böylece operatör çok kolay bir şekilde sorun giderebilir.
3. Müdahale eden konumu algılamak için otomatik 3D simülasyon işlevi gerektiği gibi seçilir.
4. Tüm işleme verileri dokunmatik ekran tarafından girilir.
5. Malzemelerin değişimine bağlı olarak, her eğri bir telafi değeri, bir hız ve bir kalıptan çıkarma boşluğu ile ayarlanır.
6. Besleme modu, gerektiği gibi seçilen kenetleme besleme modunu veya doğrudan besleme modunu içerir.
7. XYZ koordinatı, otomatik olarak YBC işleme değerlerine dönüştürülebilir.
8. Veriler derlendikten sonra, veriler bir anahtar ile korunur, böylece veriler üzerinde herhangi bir değişiklik yapılması engellenir.
9. Bir besleme arabasının besleme konumu, güvenlik konumu, tekerlek modu engelleme konumu ve kılavuzlu mod engelleme konumu ayarlanır, böylece bir el çarkı darbe dalga üreteci ince bir şekilde ayarlanabilir, konum otomatik olarak hatırlanabilir ve kılavuzun neden olduğu hata Besleme arabasının makineye çarpmasından kaynaklanan ölçüm ve kayıp ortadan kalkar.
10. Besleme mili, harekete geçmeden önce otomatik algılama gerçekleştirir, böylece besleme milinin makineye çarpması önlenir.
